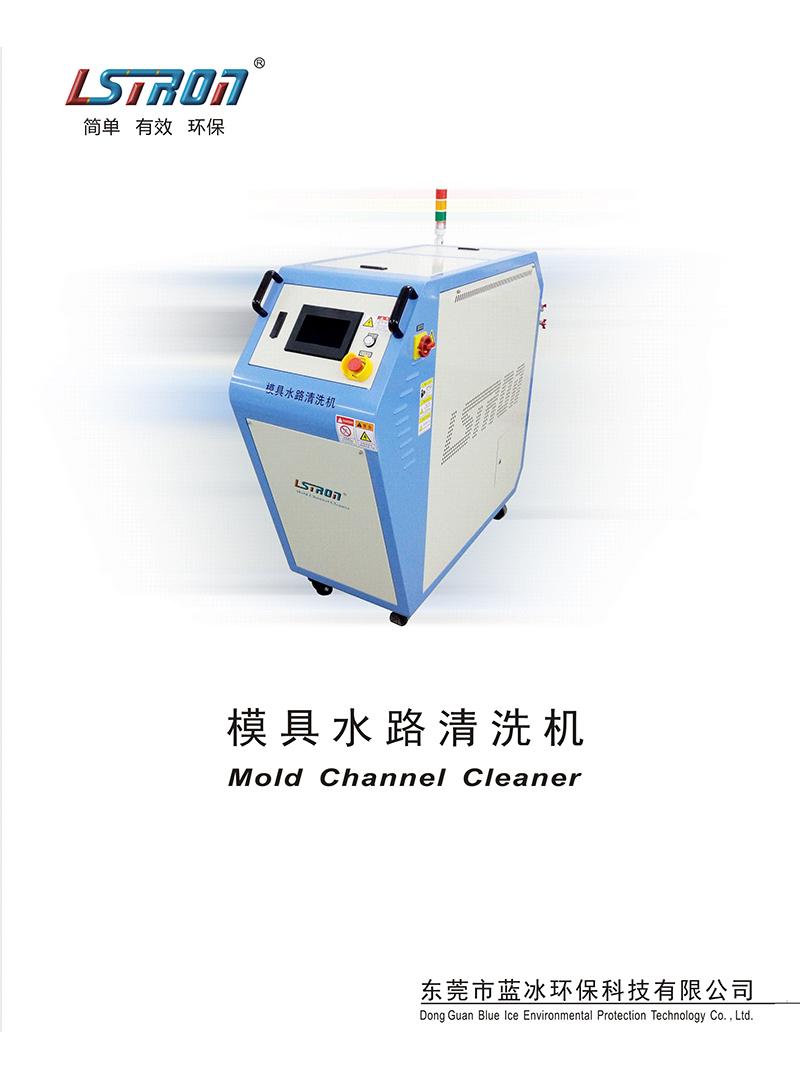

模具水路清洗機：高光無痕注塑模具的規劃制作標準

　　高光無痕注塑模具規劃制作標準

　　一、高光無痕注塑的原理

　　1、模具成型對溫度要求較高（一般為90℃-130℃左右），在注塑轉入保壓后改用冷卻水，使模具溫度降至60-70℃。較高的模溫下保壓成型有利于消除熔接線、流痕、產品內應力等缺點。因而模具在作業時需進行加熱處理，為了避免熱量丟失，一般都會在定模側加隔熱板。

　　2、模腔外表極度亮光（一般為鏡面2級或更高）。高光模具生產出的產品能夠直接用于裝機（裝配），無需做任何外表處理。因而它對模具鋼材及塑膠資料的要求都很高。

　　3、暖流道體系的熱噴咀較多，每個熱噴咀有必要帶封針且有獨立的氣道，經過電磁閥及時刻繼電器等進行獨自操控，完成分時進膠，然后到達操控乃至消除熔接痕的意圖，操控辦法雜亂。

　　4、模具加熱的辦法一般有蒸氣和高溫過熱水加熱。蒸氣（高溫過熱水）加熱辦法是經過特定的溫控機在注塑過程中給模具輸入蒸氣（高溫過熱水），然后使模具快速升溫；在注塑完后用冷水冷卻模具，使模具快速降(圖為高光成型過熱水模具溫度操控機)

　　二、模具資料

　　1、高光要求資料主張選用CEANA1（日本）；

　　CEANA1本身具備42度也不需求淬火處理（主張用此鋼材，因不影響后續加工或改動）；

　　2、德國葛利茲品牌中也有不錯的選擇；CPM40/GEST80

　　三、模具水路清洗機規劃

　　1、水道選用6-8mm巨細的孔徑；水嘴用1/8或3/8的牙（模具側），另一側用3/4英制螺紋（舊式接法）；管件資料用不銹鋼管；現在咱們改成一進一出，分流口最好是做在模具內，接口選用能徑用DN25（表里喇叭**接）銜接，這樣熱能損耗少，**便利、接口便利。

　　2、水道一側離產品面一般選用6-8mm；選大了對模具升溫時刻有影響，選小了對模具的強度有影響。水道平行產品面需求平均勻排布（原質中心15mm等距離散布）熱電偶應規劃在兩水道中間，深度在50mm以上，最大不超曩昔100mm，視模具定結構而靈敏掌握。每套模具PT100是一配一的，堅持它的準確度，有必要把它插到模具型腔模仁內，并加以固定。用引線連到模具外側，再銜接到溫控機插座上。

　　3、模具水道接頭有必要規劃在模具上下側端或后側端；操作側（站人一側）不允許有水道進出口或水管排布，避免管子決裂湯傷生產人員。牢記！

　　4、模具進出水嘴處選用分流板規劃，水熱模具溫控機體系只需一進一出接口，以削減過多的水管銜接，削減熱能不必要的損耗；且到達**與節能的意圖。且波紋管外表用隔熱膠帶環繞，起到保溫與**的作用。

　　5、模具的施工孔洞（不要的孔洞），要用堵頭阻塞，保證不漏氣漏水，辦法是先用銅堵，然后再用錐度喉牙加耐高溫膠密封；高光模具對冷卻水道的排布比較考究（冷熱水模具水道是共用的），好的水道排布不僅能夠大大提高注塑功率，而且在改進產品質量方面也起到重要作用。高光模具的水道不僅要均勻而且有必要要充沛（要有滿足的數量）。這樣對模具升溫就很快；一起，選用加長水管直接將模芯運水引出而不選用密封圈，這樣可避免模具長期在高溫下作業，致使密封圈老化，也可下降許多模具的修理成本。值的一提的是，高光模具的運水管有必要選用耐高溫資料（250℃）波紋管。高壓1.6Mpa的波紋管，以避免高溫高壓下水管爆裂。關于圓型產品選用環形運水；關于長條形產品選用平行運水水道。關于高度落差大的產品選用水井方法；關于異形產品選用與產品外型一至的三維運水辦法。

　　四、模具隔熱體系

　　1、模具定模鑲芯或動模鑲芯四面要做到掏空處理；模框與鑲芯要有一定的間隙（視模具資料的熱脹大系數，單面1mm）。避免模框脹大，以削減模芯于模框的接觸面，做到使熱能損耗最小化；模芯與模框的斷定選用斜契式或中心定位等其它相似辦法，前端選用隔熱作用顯著的粉塵樹脂或其它資料（如石棉板）。

　　2、模框與鑲芯的具體結構，模框的冷卻水非常重要，為避免模仁中的熱能傳至模框，要在接近導柱位置，上下排布一圈運水。

　　3、導套運動部位盡可能選用石墨資料或許把導柱前端避空處理，合作處只需保證25mm長度就滿足了；

　　五、模具澆口規劃

　　模具澆口規劃要盡可能地削減熔接痕，并有利于排氣及削減剪切。對選用水加熱溫控機的模具，澆口尺寸要開得大一些而且盡量選用大澆口進膠，在不影響產品機能及成型功率下，澆口應盡量縮短其長度、深度、寬度。若澆口過小，則易造成充填缺乏（短射）、縮短凹陷、熔接線等外觀上的缺點，且成型縮短會增大。若澆口過大，則澆口周圍發生過乖的剩余應力，導致產口變形或決裂，且澆口的去除加工困難等。最好選用一個澆口，除非活動比超越實踐的極限。樹脂的活動長度曲線圖，將會提供在某一斷定的成型條件下資料的活動長度。多個澆口常常發生熔接線與熔接痕。除了長、窄的產品，選用單澆口將會保證更共同的資料、溫度、保壓散布，以便更好的合作的作用。

　　六、模具排氣；盡可能的在產品周圍相隔10mm為一段，均勻散布開排氣槽，深度為0.15mm；產品中間貼面也需求排氣規劃；

　　七、模具的分型面合作；由于高光模具的溫度凹凸有很大的落差，所以貼面合作要求較高，一起要削減貼面的面積，分型面四周有10mm合作就夠了

　　八、高光模具對產品的要求

　　高光模具對產品結構要求很嚴厲，越亮光的產品對光的折射作用越靈敏，外表稍有缺點很快就會被發現，因而怎么處理縮水問題是高光產品的首要問題。一般的產品筋位厚度不超越主體膠位厚度的0.6mm倍便不縮水，或許說縮水較小不易被發現，可忽略不計。但對高光產品而言，這樣的要求遠遠不夠，還需將產品筋位的厚度減小到不超越主體膠位厚度的1倍，關于螺絲柱位還有必要做火山口式斜結構。
